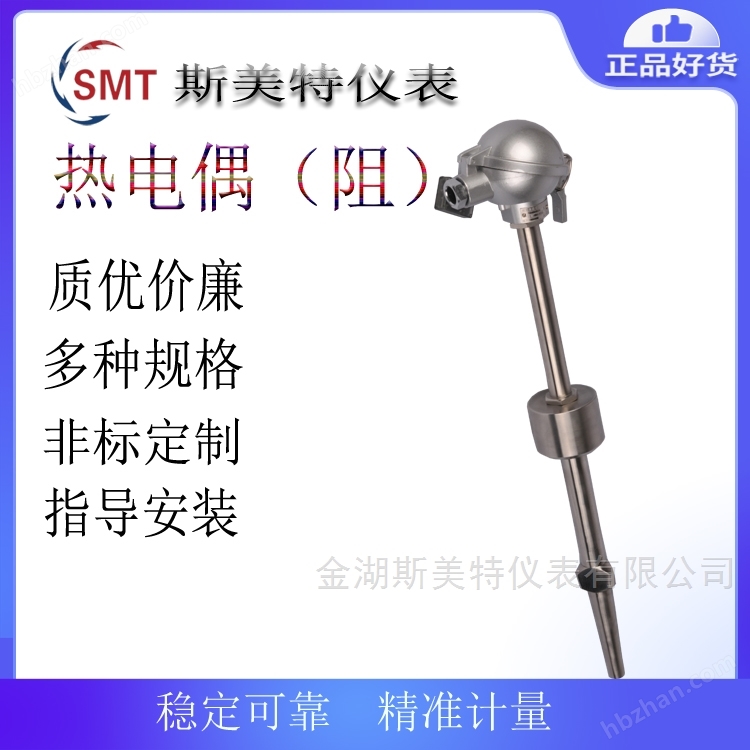

WZP-24隔爆熱電阻主要技術指標
量程規格
型 號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差△t ℃ |
WZP WZP2 WZPK WZPK2 | Pt100 | -200～500 | * | ±（0.15 +0.002︱t︱） |
B級 | ±（0.3或+0.005︱t︱） |
注：“t”為感溫元件實測溫度值，雙文銘電阻只供應B級。
﹡*為特殊訂貨
公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速度、各類有關。
熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取10～100V任意值環境溫度應在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。
熱電阻允許通過電流
通過鉑電阻的測量電流量大不超過5mA.
防爆類型和級別
防爆級別：dIIBT4或dIICT4；dIIBT6或dIICT6
外殼防護等級：IP65
溫度組別
隔爆熱電阻的溫度組別按其外露部分zui高表面溫T1～T6六組。
溫度組別 | 允許zui高表面溫度℃ |
T1 T2 T3 T4 T5 T6 | 450 300 200 135 100 85 |
WZP-24隔爆熱電阻型號表示
W | Z | P | 規格 | 內容 | ||||
溫度儀表 | 熱電阻 | 熱電阻材料 | - |
|
| |||
| 2 |
| 固定螺紋 | |||||
4 |
| 固定法蘭 | ||||||
6 |
| 固定螺紋 錐形保護管 | ||||||
安裝固定形式 | 4 |
| 隔爆型 | |||||
接線盒形式 | S |
| 熱電阻形式 | |||||
熱電阻形式 | A | 改形序號 | ||||||
W | Z | P | - | □ | □ | S | A | |
隔爆鎧裝熱電阻
W | Z | P | K |
|
| ||
溫度儀表 | 熱電阻 | 熱電阻材料 | 鎧裝 | - | 2 |
| 固定螺紋 |
| 4 |
| 固定法蘭 | ||||
| 4 | 隔爆型 | |||||
接線盒形式 |
| ||||||
W | Z | P | K | - | □ | □ | |
□熱電阻的種類和規格
類別 | 型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 熱響應時間T0.5S | 公稱壓力MPa | 結構特征 | 規格 | 防爆等級 | |
總長L(mm) | 插深1(mm) | |||||||||
鉑熱電阻 | WZP-24SA | Pt100 | -200～500 | 1cr18Ni9Ti 不銹鋼 或0cr18Ni12MOTi | ≤90 | 10 | 隔爆接線盒：固定螺紋安裝M27 |
| 150 200 250 300 400 500 750 1000 | dIIBT4 dIIBT6 或 dIICT4 dIICT6
|
WZP2-24SA | ||||||||||
WZP-44SA | 6.4 | 隔爆接線盒：固定法蘭安裝 | ||||||||
WZP2-44SA | ||||||||||
WZP-64S WZP2-64S | 30 | 錐形保護管M33﹡2 | 100 200 300 | |||||||
□隔爆鎧裝熱電阻的種類和規格
類別 | 型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 熱響應時間T0.5S | 公稱壓力MPa | 結構特征 | 規格 | 防爆等級 | |
總長L(mm) | 插深1(mm) | |||||||||
鉑熱電阻 | WZPK-24 | Pt100 | -200～500 | Ф6或Ф5 | ≤12 ≤8 | 10 | 隔爆接線盒：固定螺紋安裝M27×2 |
| 150 200 300 400 500 750 1000 | dIIBT4 dIIBT6 或 dIICT4 dIICT6
|
WZPK2-24 | ||||||||||
WZPK-44 | 6.4 |
隔爆接線盒：固定法蘭安裝 | ||||||||
WZPK2-44 | ||||||||||
注：法蘭是儀表行業標準JB/T5219-1991屬平法蘭
